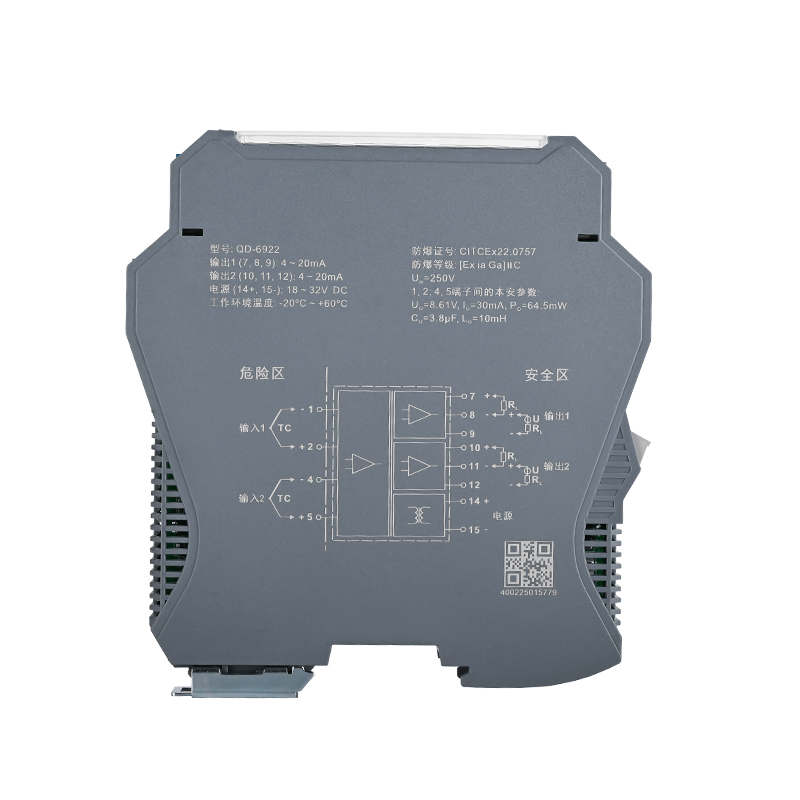

产品型号:QD-6922
防爆标志:[Ex ia Ga]ll C
输入信号类型:热电偶:K,E,S,B,J,T,RN及WRe3-WRe25,WRe5-WRe26等;
输出信号类型:有源电流:0(4)mA~20mA; 0mA~10mA;无源电流:4mA~20mA;
电压:0(1)V~5V:0V~10V 如有其它信号类型请定制，具体信号类型详见产品标签
输出纹波:<5mVrms (负载250Ω)
隔离传输准确度:(25°C士2°C,不含冷端补偿)
TC类型：K/E/J/N等
量程范围：<300°C
准确度：士0.3°C
负载能力：有源:0(4)mA~20mA: <550Q;0mA~10mA:≤1.1kΩ
无源:R≤[(U-3)/0.02] ;U为回路供电电压
电压: 0(1)V~5V:≥1MQ; 0V~10V:>2MΩ
响应时间:<1s
温度漂移:40ppm/°C
冷端温度补偿准确度:1C (预热时间10分钟)
冷端温度补偿范围:-20°C~+60°C
满载功耗:24VDC供电时 13W
供电电压范围:18V DC~32V DC (典型值:24V DC)
介电强度 (漏电流1mA，测试时间1分钟) :≥3000V AC (本安端/非本安端之间)≥1500V AC(非本安端/非本安端之间)
绝缘电阻：≥100MΩ（输入/输出/电源之间）
电磁兼容：EMC符合IEC61326-3
国家级仪器仪表防爆安全监督检验站认证参数：Um=250V AC/DC
1、2端子间，4、5端子间: Uo=8.61V，lo=30mA，Po=64.5mW IIC Co3.8uF Lo 10mH
工作中环境湿度：-20C~+60C
工作中允许相对湿度：10%RH~90%RH(40℃)
工作中允许大气压力：80kPa~106kPa
