接线:三相四线Y34/三相三线V33
信号输入:电压
量程:400V/100V
过载:持续:1.2倍瞬时:2倍
功耗:< 1VA
信号输入:电流
量程:5A/1A
过载:持续:1.2倍瞬时:2倍
功耗:< 1VA
频率:40~65 Hz
电源:AC220V (默认)或者AC/DC80-270V
电能脉冲:无源光耦集电极输出;固定脉宽80mS土20%.
通讯:RS485通讯接口,物理层隔离;符合国际标准的MODBUS-RTU协议;通讯速度1200~ 9600;校验方式N81,E81,081
模拟输出:0/4~20mA或0~5/10V变送输出;可编程设置变送项目和对应值
继电器输出:可编程遥控/报警继电器输出;容量5A/250VAC 5A/30VDC;可编程报警电量,开关输入,模拟输入或者遥控方式
遥测开关:遥测开关输入测量,无源干结点输入;可编程关联报警输出
测量等级:电量: 0.5 频率: +0.1Hz;有功电能: 0.5S;无功电能: 1;模拟输入: 0.5

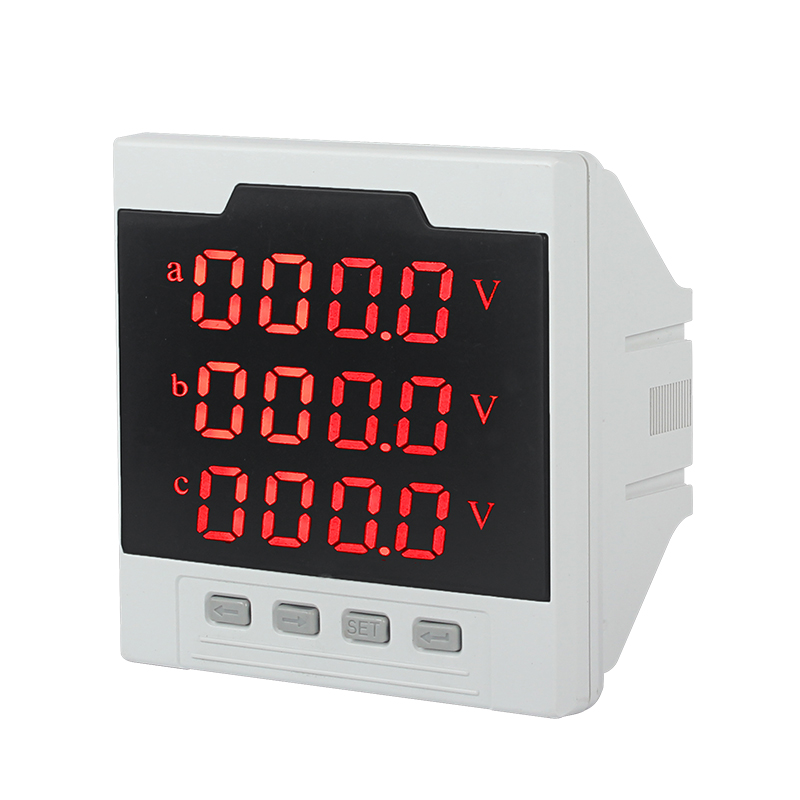

显示方式:一体化数码管
环境:工作温度:-10- 55℃ ;储存温度:-20-75℃
绝缘:信号电源,输出端子对壳电阻>5MQ
安全:绝缘:信号电源,输出端子对壳电阻>5MQ;耐压,信号输入,电源,输出间> AC2KV
